FM系列 手动贴膜机

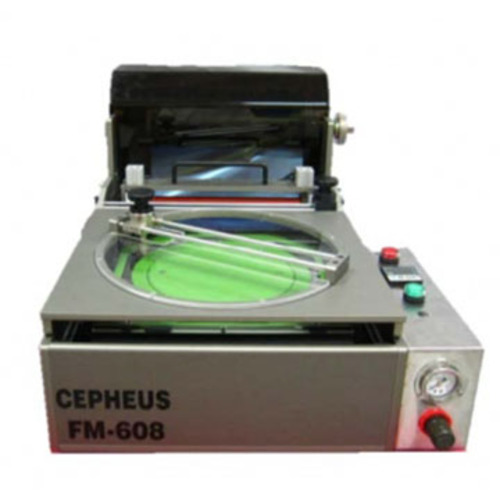

机种: FM系列 手动贴膜机
描述:

CEPHEUS手动晶圆贴片机具人性化设计,容易操作且稳定地完成晶圆及胶膜的贴合工作。FM系列贴片机具有坚实的结构,灵活的设计,拥有多用途的贴合平台,标准配备或选用配件,可处理各种标准规格之晶圆晶片,或特殊规格之光学玻璃、胶膜框架等,以达成切割作业中,必须谨慎控制的胶膜张力与无气泡贴片。

用于6吋、8吋、12吋之晶圆贴膜用.(6,8吋共用,12吋单独使用,或客制化盘面)

特点:

A. 本机为手动方式把晶圆置于工作盘上面,借真空吸盘吸住晶圆。

B. 后方胶膜卷以手拉出并固定于台板前缘,离型膜则固定于胶膜卷下方的离型膜回收杆上。

C. 利用手动推动滚轮架,返回时利用气压压力使滚轮把胶膜与晶圆紧密贴合,并利用盖板上之切刀沿晶圆外周把多余胶膜切除。

D. 滚轮移动利用线性滑轨,不会产生粉屑。

E. 滚轮下压压力以气压控制,可调节滚轮贴合压力。

D. 上盖转盘采多点接触,不易磨耗且操作容易。



型号/Model FM-612 FM-608 FM-606
Wafer/frame size 12"&8"共用 8"&6"共用 6"
Power 450W 500w 500w
外型尺寸/Dimension 59x88x39(cm) 90x40x25(cm) 85x36x25(cm)
重量/Weights 53kg kg 40kg
电源/Electrical Utility AC 110V/220V 50/60 HZ 220v AC 50/60 HZ 220v AC 50/60 HZ
气压源/Gas CDA Max. 5 bar CDA Max. 5 bar CDA Max. 5 bar

◎由于设备不断改进,本公司对于外型更改,恕不另行通知。
